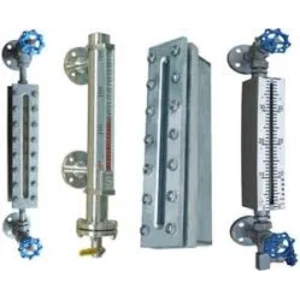

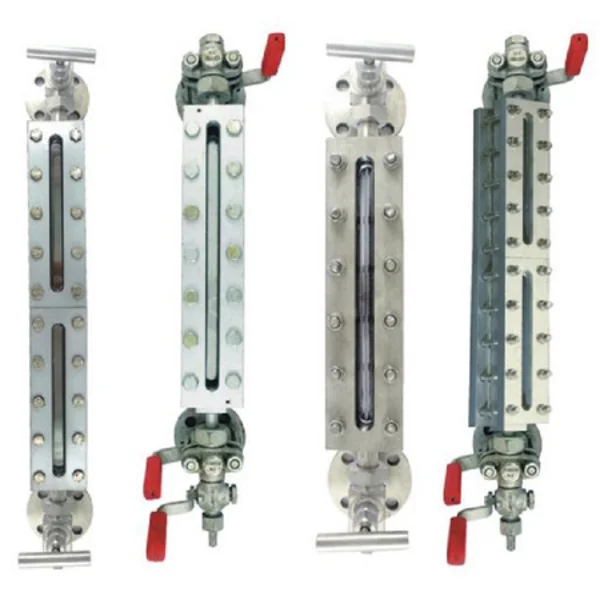

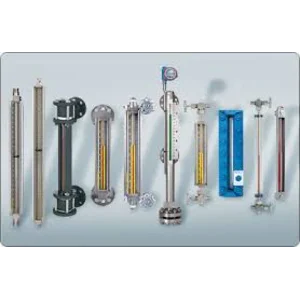

gelas penduga air umpan boiler

gelas penduga/  Alat Ukur Kedalaman

Bagaimana Cara Mengganti Unit Gelas Penduga / Sight Glass Di Boiler Yang Benar?

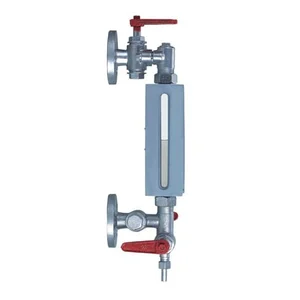

Cara pemasangan BONT Bicolor Water level gauge

1. Pastikan penggantian di lakukan personel yang berkompeten.

2. Pastikan boiler dalam keadaan tidak bertekanan sewaktu membuka unit terpasang

3. Buka semua baut dari cock atas dan bawah

4. Dengan hati-hati dapat lepaskan unit dari cock atas & bawah dengan membuka Nut dan tarik dari end tubes rumah / body.

5. Bor lobang baut sesuai ukuran PCD dan diameter lobang baut dari unit terpasang

6. Ukur panjang S/S end tubes ( 16 mm ) atas dan bawah dari rumah/body terpasang, dan gergaji ( boleh gergaji mesin maupun manual )

7. Bersihkan flange dari drum boiler, siapkan 2 pcs packing sesuai lobang flange ( untuk cock atas & bawah )

8. Masukkan Gauge body dengan 2 S/S end tubes ke cock atas dan bawah

9. Pasang kembali ke unit boiler

10. Kunci Flange & Nut pada cock atas & bawah

11. Comissioning

12. Sesudah terpasang, air umpan di buka untuk masuk ke boiler drum sampai ½ dari drum. buka cock bawah, cock atas, tutup drain cock.

13. Kemudian tutup cock bawah, tutup cock atas, buka drain cock, Bisa dilihat air dalam gelas penduga akan turun melalui drain cock

14. Tutup drain cock, buka cock bawah, buka cock atas. Permukaan air akan naik sesuai tinggi air dalam boiler drum

15. Pressure perlahan lahan di naikkan, begitu tampak ada kebocoran pada cock, di kunci yang lebih kencang.

16. Demikian juga dari rumah / gauge body, di kencangkan bautnya sesuai torsi yang di perbolehkan,dgn step torsi 40,70 & 100 % Bergantian dari tengah ke bagian luar / atas & bawah. Sewaktu pressure di naikkan, kunci baut di depan body, secara merata, dari mur tengah sampai kebagian ke luar ( bergantian,seperti ke atas & ke bawah ), kekuatan adalah 80 Nm ( utk BTR 28 G 11 ) dan 35 Nm ( utk BR 14 G 11 ) . Tidak perlu pengetatan lebih dari torsi yang di perbolehkan.

17. Tekanan di naikkan sampai tekanan kerja boiler, setelah memastikan tidak ada air yang bocor, ulangi lagi step no. 11 s/d 14 untuk memastikan level adalah level yang sebenarnya.

18. Jangan lupa untuk menyambung kabel illuminator lampu merah dengan aliran listrik single phase 220 V.
