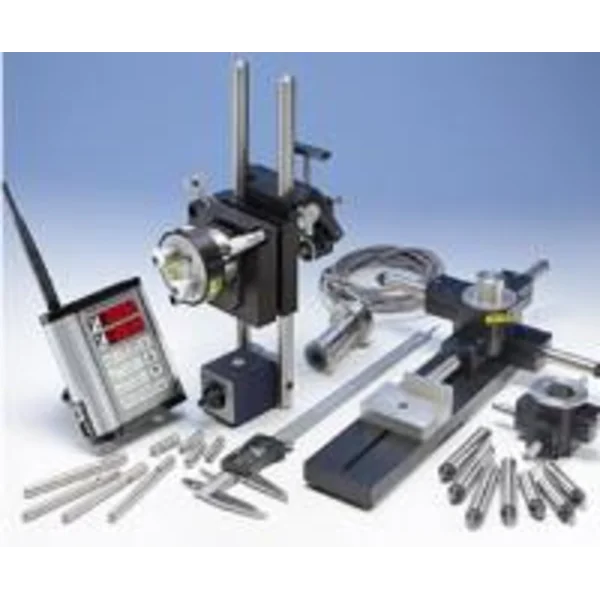

General Bore Alignment

memproduksi sistem alignment bore laser yang paling akurat dan portabel di pasar saat ini. Dalam kebanyakan kasus, alat penyelarasan kami dapat masuk ke dalam kasus yang tidak lebih besar dari tas kerja. Dengan berbagai pilihan sasaran, bore peralatan keselarasan Hamar Laser 's menyediakan solusi ideal untuk bahkan yang paling sulit aplikasi bore keselarasan Anda. Ada target self-centering, target tembus, target 2-axis dan target 4-sumbu yang menggunakan baik readouts genggam atau perangkat lunak warna berbasis Windows. Dan seperti semua produk Hamar Laser 's, data hidup sehingga jika membosankan tidak sejajar, laser dapat digunakan untuk membawa ke toleransi.

  > Dipatenkan Self-Centering Sasaran Jauh Menyederhanakan Pengaturan
  Hamar Laser telah mengembangkan pertama bore keselarasan sasaran self-centering dunia yang menggunakan bagian yang bergerak. Dibutuhkan hanya beberapa detik untuk posisi target dalam lubang untuk pengukuran membosankan kelurusan akurat ke 0,0002 (0,005 mm) ". Apakah memeriksa bore keselarasan atau kelurusan, L-705 Bore Laser secara dramatis menyederhanakan proses.

  > Unggul Desain Mengurangi Biaya fixture
  The L-705 Bore Laser telah dirancang dengan diameter kedirgantaraan perkakas standar 2.250 "(57,15 mm). Karena sinar laser ini konsentris terhadap keselarasan alat 's OD untuk dalam 0,0005" (.03 mm), rumah susun sederhana wajah dan 0,750 "(19,05 mm) lubang di pusat adalah semua yang diperlukan untuk memegang laser (magnet kuat tahan flush laser untuk wajah). Bahkan, laser menggantikan target referensi pertama bahwa borescope khas akan membutuhkan. Hamar Laser bahkan telah merancang sebuah prosedur yang disebut NORMIN untuk menghilangkan pemasangan dan berpusat kesalahan dari perlengkapan.

  > Long Range dan Akurasi Tinggi
  The L-705 Bore Keselarasan Laser memiliki jangkauan 100 kaki, dan di bawah kondisi lingkungan yang baik, itu adalah akurat untuk .001 "(025 mm) lebih dari seluruh jajaran. Dengan hati-hati mengikuti prosedur NORMIN, akurasi dari 0,0002" (0,005 mm) pada 10 kaki (3 M) juga dapat dicapai.

  > Pengukuran Bore kelurusan dalam 10 Menit
  Dengan fixture disederhanakan dan target self-centering, L-705 Bore Laser dapat setup dalam waktu 5 menit. Dan dalam banyak kasus, melahirkan data pengukuran kelurusan tengah dapat diambil dan dianalisis dalam 10 menit atau kurang dengan menggunakan perangkat lunak kami Baca 8.

  > Sistem Menangani Rentang besar Bores
  Setiap membosankan, dari 1,5 "(38,1 mm) sampai 39" (1 M) atau lebih, dapat dengan mudah diukur, dengan menggunakan A-510 2-Axis Bore Target digunakan dengan beberapa bore adapter self-centering (A-510STA, A -510MTA, A-510LTA) dengan cepat mengukur bore kelurusan.
  Untuk aplikasi di mana beberapa membosankan centerlines perlu diukur pada saat yang sama, T-218 Dua-Axis Universal Target digunakan, karena memiliki prisma yang membalik keluar dari jalur balok memungkinkan sinar laser untuk melewati ke target berikutnya . Hal ini sangat berguna untuk penyelarasan membosankan beberapa centerlines jarak jauh, seperti alignment turbin uap / gas, tegas tabung keselarasan dan poros bearing bore alignment. T-218 juga dapat dimasukkan ke dalam bantalan dukungan dari Climax Portabel Boring bar dan digunakan dengan mengarah khusus untuk dengan mudah menyelaraskan bantalan bola ke tengah sasaran bore.

  FITUR
  • Penyiapan Hampir seketika.
  • Built-in penyesuaian sudut horisontal dan vertikal untuk referensi cepat.
  • Sasaran menggunakan ringan, disesuaikan adapter laser yang membosankan.
  • Self-centering sasaran, dengan 0,0005 "(0,013 mm) akurasi, sangat menyederhanakan proses pengukuran kelurusan.
  • Sinar laser kelurusan ke 0,0001 "(0,0025 mm) akurasi dalam 10 atau 001" (025 mm) dalam 100 '(30,5 M).
  • Mudah mengakomodasi membosankan sekecil 1,5 "(38,1 mm).
  • Besar eliminasi tampilan digital perlu untuk kabel panjang.
  • Peralatan keselarasan laser cukup portabel untuk masuk ke dalam tas kecil.
  • Sistem laser Lengkap berat kurang dari £ 15 (6.7 kg).
  • Baterai dioperasikan.
  • Tampilan Dinamis atau live dari misalignment komponen.
