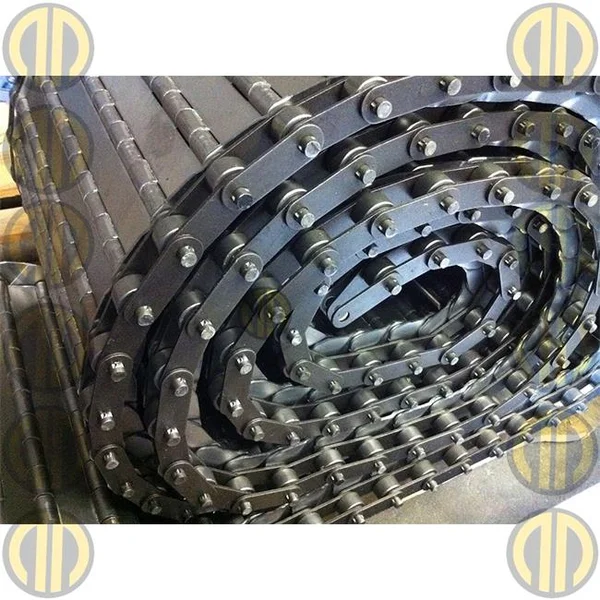

Roller chain rantai tsubaki hitachi kana Nk DID

INFORMASI VIA WA: 082250806222 (NURKADRI) - Penawaran ([email protected]  -  CC.nurkadri)

Spesifikasi Roller Chain Hitachi

APA ITU ROLLER CHAIN ?

Roller Chain adalah rantai yang dapat digunakan langsung dan dengan cara yang efisien untuk mentransmisikan daya antara poros-poros yang paralel.

BAGAIMANA CARA KERJA ROLLER CHAIN ?

• Rol akan memutar bushing yang terpasang ketat pada bagian dalam pelat penghubung
• Pin akan mencegah plat penghubung bagian luar berputar dengan pemasangan yang sangat ketat
• Rantai akan mengait pada gigi sproket dan meneruskan daya tanpa slip dan menjamin perbandingan putaran yang tetap.

FUNGSI DAN KELEBIHAN ROLLER CHAIN

• Mampu meneruskan daya yang besar karena kekuatannya yang besar
• Tidak memerlukan tegangan awal
• Keausan kecil pada bantalan
• Pemasangannya mudah dan harganya murah
• Variasi ukuran banyak sehingga dapat dipakai untul daya besar maupun kecil
• Tidak menimbulkan bahaya kebakaran
• Tidak terpengaruh temperatur tinggi karena adanya oli dan grease
• Dipakai bila diperlukan transmisi positif dan kecepatan sampai 60 m/min.

KEKURANGAN ROLLER CHAIN

• Variasi kecepatan yang tidak dapat dihindari karena lintasan busur pada sproket yang mengait mata rantai
• Suara dan getaran karena tumbukan antara rantai dan dasar kaki gigi sproket
• Perpanjangan rantai karena keausan pena dan bushing yang diakibatkan oleh gesekan dengan sproket

ASPEK DESAIN ROLLER CHAIN

• Bahan pena, bushing dan rol dipergunakan baja karbon atau baja khrom dengan pengerasan permukaan
• Pelumasan adalah hal yang sangat penting untuk desain roller chain
• Untuk horsepower tinggi dapat digunakan lebih dari satu lapis rantai (Multistrand)
• Umumnya rantai memiliki penutup dari logam untuk melindungi dari debu dan untuk memungkinkan pelumasan.

TIPE PELUMASAN ROLLER CHAIN

• Manual Lubrication : dioleskan secara periodik dengan kuas atau penyemprot sekurangnya sekali tiap 8 jam
• Drip Lubrication : Tetesan oli diteteskan secara kontinu ke sela-sela pelat penghubung
• Bath Lubrication : Tapi bawah dari lintasan rantai melewati suatu bak oli dalam rumah penggerak. Tingkat oli harus mencapai pitch line dari rantai pada titik terendah
• Oil Stream Lubrication : Pelumasan diberikan dengan mensirkulasikan rantai dalam aliran oli yang kontinyu.

KALKULASI ROLLER CHAIN

Pitch Diameter :

• D= pitch diameter (inch)
• R= jari-jari pitch (inch)
• p= pitch rantai (inch)
• n= jumlah gigi sproket

Panjang Rantai :

• Lp= Panjang Rantai (Jumlah mata rantai)
• Z1=Jumlah gigi sproket kecil
• Z2=Jumlah gigi sproket besar
• C = jarak sumbu poros dinyatakan dalam jumlah mata rantai.

Kecepatan Rantai (v) :

• P =Jarak pitch rantai (mm)
• Z1= jumlah gigi sproket kecil
• N1= putaran sproket kecil
•
