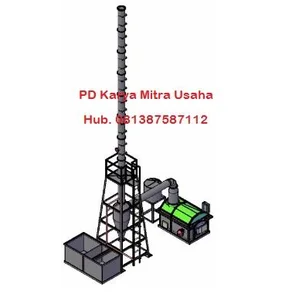

Mesin Incinerator Insinerator Medis dan Domestik

Incinerator Type HI-M30
Merek Horja
Incinerator Untuk Limbah Medis/Domestik
Kapasitas Insinerator : 30 kg/batch
Dilengkapi Retaining Heat Part dan Raticolo Horja
Jenis Sampah : Medical Waste, Sampah Rumah Sakit, Sampah Puskesmas, Sampah Klinik Kesehatan
Jam Operasional :  8 Jam per hari
Nilai kalori sampah minimum 5,600 kCal / kg
Kadar Air sampah : maksimum 15 %
Densitas / Berat Jenis sampah : 1 sampai 1.15

a. Bagian Utama (Main Body) :

Volume Ruang Bakar
Ruang Bakar Pertama : 0.74 m3
Ruang Bakar Kedua : 0.27 m3
Suhu Operasi Pada Ruang Bakar 1 : Minimum 800 Deg C

Dimensi Ruang Bakar
Ruang Bakar Pertama : pxlxt = 800 x 870 x 1070 mm
Ruang Bakar Kedua : pxlxt = 499 x 505 x 1070 mm
Temperatur Operasi Pada Ruang Bakar 1 : Min 1000 Deg C
Dilengkapi dengan Retaining Heat Part, Peep Hole

Memiliki Mixing Room : 499 x 250 x 1070 mm

Material Main Unit Ruang Bakar :
   - Dinding : Pelat Carbon Steel tebal 4mm
   - Lantai : Pelat Carbon Steel tebal 4mm
   - Joint Flange thickness: 12mm
   - Burner Port thickness: 6mm
   - Rangka : CNP 80/50, lainnya siku dan Pipa
   - Padeyes : Pelat Carbon Steel tebal : 10 mm
   - Cat : Epoxy Paint untuk Carbon Steel Material 60µ DFT

Tekanan Udara di Ruang Bakar : Negatif Pressure

Ukuran Insinerator (Main Unit) : 175.2 x 120.8 x 121 cm

b. Exhaust Ducting :

Exhaust Ducting Material : Stainless Steel 2mm
Bagian Luar dilapisi dengan Calcium Silicate 2,5 cm
Penutup akhir aluminum clading 0.6 mm

c. Alat Pengontrol Polusi Udara / Air Pollution Control (APC)  :
   - Tipe : Wet Water Scrubber
   - Dilengkapi dengan raticolo horja
   - Material Body Scrubber : Stainless 304 tebal 2mm dan 3mm
   - Material Structure : Mild Steel / Carbon Steel
   - Sistem Wet Water Scrubber : Cyclon
   - Ukuran Scrubber : 760 Dia x 3600 mm
   - Nozzle Sprayer Penangkap Debu :  1/2"
   - Laju Aliran Air untuk penyemprotan : 8.000 liter/jam
   - Bak Sirkulasi Air :  2400 x 1200 x 800 (Oleh Civil)

d. Cerobong :
Material : Stainless Steel tebal 2mm
Ukuran Cerobong : Dia 300 mm
Tinggi Cerobong dari Tanah : 14 meter
Dilengkapi dengan Lubang pengambilan sampel : Pipa Dia 2 ½"
Letak Lubang Pengambilan Uji Sampling : 8DE/2DE
Dilengkapi dengan Sampling Platform dan Handrail

Struktur Penyangga :
Material : Carbon Steel Pelat, Siku
Tinggi : minimum 5,8 meter
Tangga : Siku 50 x 50 x 5
Untuk Stack dilengkapi wire sling pengaku 3 sisi

e. Refractory / Insulation  / Bata ahan Api / Castable:
Dinding dan Plenum Ruang bakar dilapisi :
   - RockWool : minimum density 50 kg/m3, tebal 2,5 cm
   - Ceramic Fiber density 20 kg/m3, tebal 2,5 cm
   - Bata Tahan Api : SK 34, tebal 11,5 cm
   - Lantai Ruang Bakar : Bata Isolasi dan Bata Tahan Api SK 34
   - Burnert Port dan Exhaust Collar : Castable CAJ 14

f. Alat Pembakar
Jenis Bahan Bakar : Diesel Pertamina
Jenis Alat Pembakar : Diesel Oil Burner
   - Burner Ruang Bakar 1 : Gun type rata-rata 100 kW
   - Burner Ruang Bakar 2 : Gun type rata-rata 70 kW
Konsumsi Bahan Bakar Solar : Rata Rata 17 Liter / Jam
Tanki Bahan Bakar Minyak Solar  :
   - Kapasitas Tanki : minimum 250 Liter
   - Material Tanki : Pelat Carbon Steel tebal 2 mm
   - Dilengkapi dengan Level Indicator dan Drainase
Perpipaan :
   - Pipa Galvanize SGP diameter ½ inchi, Valve dan Fitting

g. Blower Udara
Tipe Blower Udara : Centrifugal
Bahan Blower Udara : Metal
Ukuran Blower Udara : Suction 3"

h. Elektrikal dan Instrumen :
Kebutuhan Daya Listrik Min.: 1600 Watt / 220 Volt / 1 Phasa
Kontrol Sistem :
   - Panel Otomatis, Automatic Panel Control
   - Thermocouple Type K  1200 DegC sebanyak 3 Unit
   - Dilengkapi dengan Limit Switch untuk buka pintu

i. Sistem Pengumpanan Limbah / Sampah
Sampah terbungkus dimasukkan ke ruang bakar 1: Manual
Banyak sampah yang dimasukkan :
   - Maksimum volume 1/3 dari isi ruang bakar 1
   - Tidak melebihi kapasitas berat
   - Sampah solid harus partikel lebih kecil

j. Sistem Pengambilan Debu
Abu : sekitar 10% tergantung dari solid content material
Sistem Pengeluaran Abu : Manual
Dilengkapi alat garu pacul

k. Keperluan Teknisi Operator Incinerator :
   - Bersertifikat dari KMU Horja
   - Operator sudah lulus di training
   - Jumlah Operator : 1 orang
Dilengkapi dengan :
   - Helm, Sepatu, Uniform, Masker Corong, Sarung Tangan

l. Bangunan Pelindung (Tidak Termasuk) Pekerjaan Sipil.
Keperluan Luas Lahan :
   - Main Unit (Bagian Utama) : 5,51 m x 4,71 m
   - Cerobong : 2 m x 2 m
   - Bak Sirkulasi Air : 2,4 x 1,2 x 0.8 m

Berat Total : ± 7.496 kg

J. Opsional / belum termasuk (dapat dibeli) :
   - Mesin Penghancur Limbah Botol Kaca atau Kaca
   - Mesin Penghancur Plastik Tebal dan Tabung Jarum Suntik
   - Mesin Pencacah Limbah Plastik Tipis / lembaran
