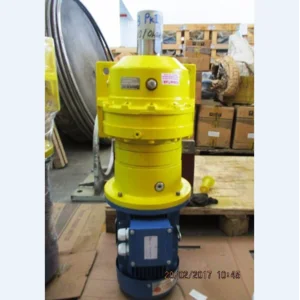

Gearmotor Re 513 Pk1 – 63.05 – Me 100 + 4 B3

Gearmotor RE 513 PK1 – 63,05 – ME 100 + 4 B3

Spesifikasi :

Ratio : 1 : 63,05

Output speed : 23 rpm

Torque : 4750 Nm

Service Factor : 3,0

Elektromotor : 4 kw

Aplikasi   : Nut Elevator

Transmisi manual atau lebih dikenal dengan sebutan gearbox, mempunyai beberapa fungsi antara lain :

1. Merubah momen puntir yang akan diteruskan ke spindel mesin.

2. Menyediakan rasio gigi yang sesuai dengan beban mesin.

3. Menghasilkan putaran mesin tanpa selip

Gearbox Motor atau transmisi adalah salah satu komponen utama motor yang disebut sebagai sistem pemindah tenaga, transmisi berfungsi untuk memindahkan dan mengubah tenaga dari motor yang berputar, yang digunakan untuk memutar spindel mesin maupun melakukan gerakan feeding. Transmisi juga berfungsi untuk mengatur kecepatan gerak dan torsi serta berbalik putaran, sehingga dapat bergerak maju dan mundur.

Dalam beberapa unit mesin memiliki sistem pemindah tenaga yaitu gearbox yang berfungsi untuk menyalurkan tenaga atau daya mesin ke salah satu bagian mesin lainnya, sehingga unit tersebut dapat bergerak menghasilkan sebuah pergerakan baik putaran maupun pergeseran.

Gearbox merupakan suatu alat khusus yang diperlukan untuk menyesuaikan daya atau torsi (momen/daya) dari motor yang berputar, dan gearbox

juga adalah alat pengubah daya dari motor yang berputar menjadi tenaga yang lebih besar

Komponen Gearbox

1. Input shaft cove Berfungsi sebagai penerus putaran dari motor pengerak.

2. Oil seal Berfungsi sebagai penahan oli supaya tidak bocor dari poros.

3. Oil hole cover Berfungsi sebagai saluran pemasukan oli

4. Worm shaft Berfungsi sebagai penerus putaran dari worm wheel ke outputshaft

5. Worm wheel Berfungsi sebagai penerus putaran dari input shaft outputshaft

6. Out cover Berfungsi sebagai penutup lubang output shaft

7. Frame Berfungsi sebagai rumah dari gear box

8. Paking Berfungsi sebagai penahan oli supaya tidak bocor
