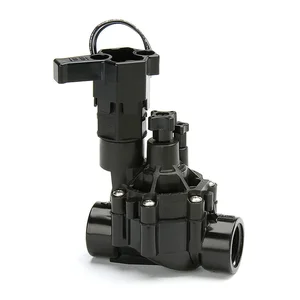

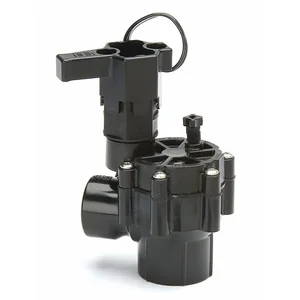

Rain Bird DV/DVF Series Diaphragm valve

Katup diafragma – pemimpin industri selama lebih dari 25 tahun

Katup Rain Bird DV/DVF adalah produk katup premium yang dipilih oleh lebih banyak profesional daripada katup lain di pasaran.

Semua katup residensial kami kompatibel dengan timer sprinkler standar.

Fitur

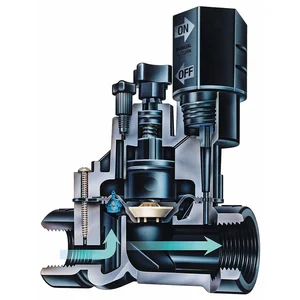

Desain aliran pilot ganda (diafragma dan solenoid) untuk keandalan maksimal dan ketahanan terhadap kotoran

Diafragma tekanan seimbang Buna-N dengan filter air pilot berpori 90 mesh (200 mikron) yang membersihkan diri sendiri dan pegas terpasang

Solenoid berdaya rendah yang efisien energi dengan plunger terpasang dan filter solenoid 90 mesh (200 mikron)

Mekanisme pengendalian aliran bertekanan yang unik dan mudah diputar (hanya model DVF)

Pembuangan eksternal untuk membersihkan sistem dari kotoran dan debris secara manual selama instalasi dan startup sistem

Pembuangan internal untuk operasi manual tanpa semprotan

Mendukung solenoid Rain Bird TBOS untuk digunakan dengan sebagian besar pengontrol bertenaga baterai

Beroperasi pada aplikasi aliran rendah dan Landscape Drip saat filter 200 mesh dipasang di hulu

*Tidak disarankan untuk digunakan dengan sistem kontrol dua kabel

Spesifikasi

Tekanan: 15 hingga 150 psi (1,0 hingga 10,4 bar)

075-DV Model Tanpa Kontrol Aliran: 0,2 hingga 22 GPM (0,05 hingga 5,0 m³/jam; 0,01 hingga 1,39 l/detik). Untuk aliran di bawah 3 GPM (0,68 m³/jam; 0,19 l/detik) atau aplikasi Landscape Drip, gunakan filter 200 mesh yang dipasang di hulu

100-DV Model Tanpa Pengatur Aliran: 0,2 hingga 40 gpm (0,05 hingga 9,085 m³/jam; 0,01 hingga 2,52 l/s). Untuk aliran di bawah 3 gpm (0,68 m³/jam; 0,19 l/s) atau aplikasi Landscape Drip, gunakan filter 200 mesh yang dipasang di hulu

100-DVF Model Pengatur Aliran: 0,2 hingga 40 gpm (0,05 hingga 9,085 m³/h; 0,01 hingga 2,52 l/s); Untuk aliran di bawah 3 gpm (0,68 m³/h; 0,19 l/s) atau aplikasi Landscape Drip, gunakan filter 200 mesh yang dipasang di hulu

Suhu air: Hingga 110°F (43°C)

Suhu udara sekitar: Hingga 125°F (52°C)

Resistansi kumparan solenoid: 38 Ohm

Kebutuhan daya solenoid 24 VAC 50/60 Hz (siklus per detik): Arus masuk 0,450 A, arus pemeliharaan 0,25 A

Dimensi: Katup DV

Tinggi: 4½" (11,4 cm)

Tinggi (Sudut): 5½" (14 cm)

Panjang: 4 3/8" (11,1 cm)

Panjang (Sudut): 3¾" (9,5 cm)

Panjang (MB): 5¾" (14,6 cm)

Lebar: 3 1/3" (8,4 cm)

Dimensi: Katup DVF

Tinggi: 5 3/5" (14,2 cm)

Panjang: 4 3/8" (11,1 cm)

Panjang (MB): 5¾" (14,6 cm)

Lebar: 3 1/3" (8,4 cm)

Rekomendasi:

Rain Bird merekomendasikan laju aliran yang menghasilkan kecepatan aliran di saluran pasokan tidak melebihi 7,5 ft/detik (2,3 m/s) untuk mengurangi efek pukulan air

Katup perumahan Rain Bird tidak dapat digunakan dengan modul pengatur tekanan PRS

Kompatibel dengan sistem 2-kabel ESP-LXIVM saat digunakan dengan IVMSOL. Tidak direkomendasikan untuk digunakan pada sistem 2-kabel lainnya
