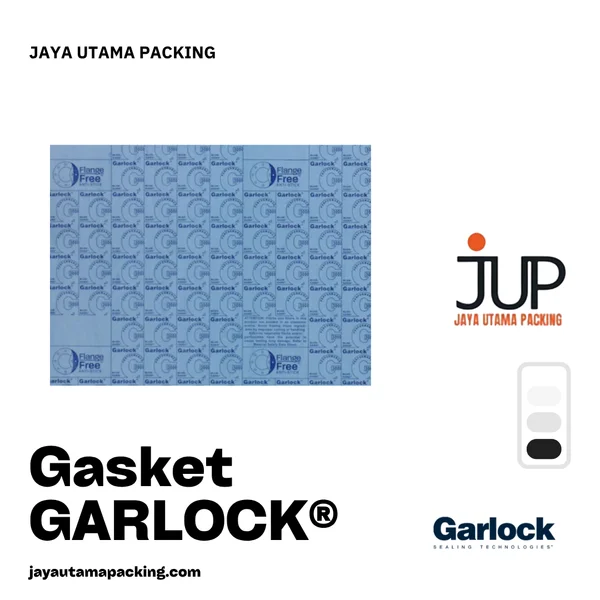

Gasket GARLOCK® BLUE-GARD® Style 3300 Compressed Fiber Gasket Sheet

Garlock BLUE-GARD Style 3300 Compressed Fiber Gasket Sheet

Keunggulan Mekanikal dan Efisiensi Pengikat Neoprene (CR)

• Formulasi Pengikat Karet Neoprene: Mengombinasikan serat aramid dengan pengikat karet sintetis neoprene/chloroprene (CR) untuk ketahanan terhadap minyak dan bahan pendingin refrigeran.
• Tingkat Emisi Sangat Rendah: Menurunkan emisi gas dan cairan secara signifikan untuk menjaga kebersihan area kerja industri.
• Retensi Torsi Baut Optimal: Memiliki kemampuan retensi torsi (torque retention) yang ditingkatkan untuk mencegah pengendoran baut akibat perubahan suhu operasional.



Spesifikasi Teknis Material dan Batas Operasional

• Nama Resmi Produk: BLUE-GARD Style 3300 Compressed Fiber Gasket Sheet (Garlock Part 39003-2440, 39003-2801, 39003-2438, 39003-7021, 39003-7013, 39003-2482, 39003-2802, 39003-2480, 39003-2500, 39003-2803, 39003-2501, 39003-2526, 39003-2523, 39003-2804, 39003-2521, 39003-2542, 39003-2565, 39003-2806, 39003-2563, 39003-2610, 39003-2607, 39003-2808, 39003-2605, 39003-2689, dan 39003-2773).
• Komposisi Material Utama: Serat aramid (aramid fiber) dengan pengikat karet sintetis neoprene (neoprene binder / CR).
• Warna dan Tekstur Permukaan: Hitam bermerek (black branded).
• Rentang Temperatur Operasional: Bekerja pada suhu minimum -73°C (-100°F), temperatur operasional kontinu hingga 205°C (400°F), dan batas suhu maksimum 371°C (700°F).
• Batas Tekanan Operasional: Tekanan maksimum 83 bar (1200 psi), batas kerja ideal 52 bar (750 psi), dan batas vakum penuh (full vacuum).
• Batas P x T Maksimum: Senilai 12,000 bar x °C (350,000 psig x °F) untuk ketebalan 1/32 inci dan 1/16 inci, senilai 8,600 bar x °C (250,000 psig x °F) untuk ketebalan 1/8 inci.
• Pilihan Dimensi Tebal Standar: Ketebalan 0.016 inci (0.4 mm), 0.020 inci (0.5 mm), 0.031 inci (0.8 mm), 0.040 inci (1.0 mm), 0.047 inci (1.2 mm), 0.063 inci (1.6 mm), 0.078 inci (2.0 mm), 0.094 inci (2.4 mm), 0.125 inci (3.2 mm), 0.188 inci (4.8 mm), dan 0.250 inci (6.4 mm) dengan pilihan ukuran lembaran 60 x 60 inci, 60 x 120 inci, 60 x 180 inci, serta 120 x 120 inci.

Sifat Fisik Material dan Faktor Desain Rekayasa Flensa (ASTM Standards)

• Kompresibilitas dan Pemulihan (ASTM F36): Rata-rata kompresibilitas sebesar 10% dengan tingkat pemulihan (recovery) sebesar 55%.
• Relaksasi Creep (ASTM F38): Menunjukkan nilai creep relaxation sebesar 20%.
• Kekuatan Tarik dan Kepadatan: Kekuatan tarik melintang (ASTM F152 tensile across grain) sebesar 12.4 N/mm² (1800 psi) dengan massa jenis (ASTM F1315 density) senilai 1.76 g/cm³ (110 lbs/ft³).
• Konduktivitas Termal dan Dielektrik: Konduktivitas termal (ASTM F433) berkisar 0.29-0.38 W/m°K. Pengujian dielektrik (ASTM D149) mencatat nilai 392–517 volt/mil pada ketebalan 1/16 inci dan 269 volt/mil pada ketebalan 1/8 inci (kondisi pengujian 3 jam pada 250°F).
• Faktor Desain Flensa (ASTM F586): Ketebalan 1/16 inci ke bawah menggunakan faktor m sebesar 2.1 dan faktor y sebesar 21.0 N/mm² (3050 psi). Ketebalan 1/8 inci menggunakan faktor m sebesar 4.0 dan faktor y sebesar 24.1 N/mm² (3500 psi). Rekam jejak pengujian teknis kami tersedia pada halaman Tentang Perusahaan.

Karakteristik Penyekatan Kerapatan Tinggi dan Aplikasi Refrigran

• Pengujian Kebocoran ASTM F37B: Kebocoran bahan bakar Fuel A sebesar 0.2 ml/jam (beban 500 psi) dan kebocoran gas nitrogen sebesar 0.5 ml/jam (beban 3000 psi).
• Pengujian Kebocoran DIN 3535: Kerapatan gas nitrogen mencapai tingkat kebocoran sangat kecil, yaitu 0.05 cc/menit (beban 4640 psi, tekanan 580 psig).
