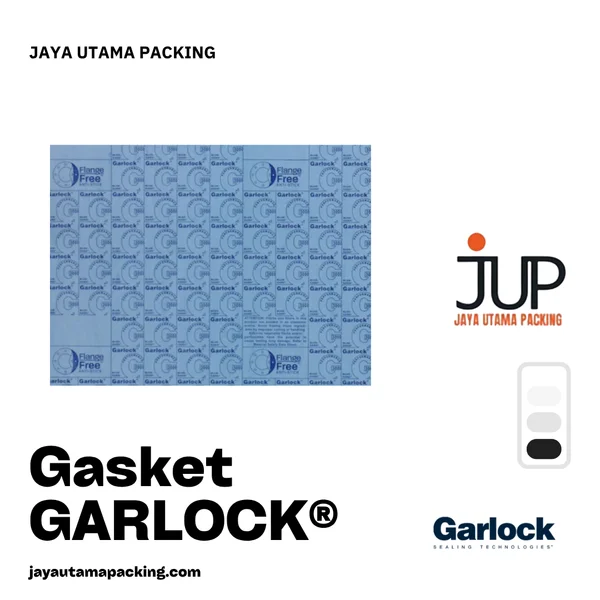

Gasket GARLOCK® BLUE-GARD® Style 3400 Compressed Fiber Gasket Sheet (Aramid Fiber with SBR Binder)

Garlock BLUE-GARD Style 3400 Compressed Fiber Gasket Sheet

Keunggulan Mekanikal dan Efisiensi Pengikat SBR

• Formulasi Pengikat Karet SBR: Mengombinasikan serat aramid dengan pengikat karet sintetis SBR (styrene-butadiene rubber) non-asbes untuk fleksibilitas dan ketahanan mekanis.
• Tingkat Emisi Sangat Rendah: Menurunkan emisi gas dan cairan secara signifikan untuk menjaga kebersihan lingkungan kerja industri.





Spesifikasi Teknis Material dan Batas Operasional

• Nama Resmi Produk: BLUE-GARD Style 3400 Compressed Fiber Gasket Sheet (Garlock Part 39004-2440, 39004-2801, 39004-2438, 39004-7010, 39004-2485, 39004-2482, 39004-2802, 39004-2480, 39004-2502, 39004-7034, 39004-2500, 39004-2503, 39004-2803, 39004-2501, 39004-2526, 39004-2523, 39004-2804, 39004-2521, 39004-2544, 39004-2542, 39004-2565, 39004-2806, 39004-2563, 39004-2610, 39004-2607, 39004-2808, 39004-2605, 39004-2689, dan 39004-2773).
• Komposisi Material Utama: Serat aramid (aramid fiber) dengan pengikat karet sintetis SBR (SBR binder).
• Warna dan Tekstur Permukaan: Abu-abu hitam bermerek (gray-black branded).
• Rentang Temperatur Operasional: Bekerja pada suhu minimum -73°C (-100°F), temperatur operasional kontinu hingga 205°C (400°F), dan batas suhu maksimum 371°C (700°F).
• Batas Tekanan Operasional: Tekanan maksimum 83 bar (1200 psi), batas kerja ideal 52 bar (750 psi), dan batas vakum penuh (full vacuum).
• Batas P x T Maksimum: Senilai 12,000 bar x °C (350,000 psig x °F) untuk ketebalan 1/32 inci dan 1/16 inci, senilai 8,600 bar x °C (250,000 psig x °F) untuk ketebalan 1/8 inci.
• Pilihan Dimensi Tebal Standar: Ketebalan 0.016 inci (0.4 mm), 0.020 inci (0.5 mm), 0.031 inci (0.8 mm), 0.040 inci (1.0 mm), 0.047 inci (1.2 mm), 0.063 inci (1.6 mm), 0.078 inci (2.0 mm), 0.094 inci (2.4 mm), 0.125 inci (3.2 mm), 0.188 inci (4.8 mm), dan 0.250 inci (6.4 mm) dengan pilihan ukuran lembaran 60 x 60 inci, 60 x 120 inci, 60 x 180 inci, serta 120 x 120 inci.



Sifat Fisik Material dan Faktor Desain Rekayasa Flensa (ASTM Standards)

• Kompresibilitas dan Pemulihan (ASTM F36): Rata-rata kompresibilitas sebesar 10% dengan tingkat pemulihan (recovery) sebesar 50%.
• Relaksasi Creep (ASTM F38): Menunjukkan nilai creep relaxation sebesar 18%.
• Kekuatan Tarik dan Kepadatan: Kekuatan tarik melintang (ASTM F152 tensile across grain) sebesar 15 N/mm² (2250 psi) dengan massa jenis (ASTM F1315 density) senilai 1.60 g/cm³ (100 lbs/ft³).
• Konduktivitas Termal dan Dielektrik: Konduktivitas termal (ASTM F433) berkisar 0.29-0.38 W/m°K. Pengujian dielektrik (ASTM D149) mencatat nilai 603 volt/mil pada ketebalan 1/16 inci dan 422 volt/mil pada ketebalan 1/8 inci (kondisi pengujian 3 jam pada 250°F).
• Faktor Desain Flensa (ASTM F586): Ketebalan 1/16 inci ke bawah menggunakan faktor m sebesar 3.5 dan faktor y sebesar 14.5 N/mm² (2100 psi). Ketebalan 1/8 inci menggunakan faktor m sebesar 6.6 dan faktor y sebesar 20.7 N/mm² (3000 psi).

Karakteristik Penyekatan Kerapatan Tinggi dan Panduan Uap Jenuh

• Pengujian Kebocoran ASTM F37B: Kebocoran bahan bakar Fuel A sebesar 0.3 ml/jam (beban 500 psi) dan kebocoran gas nitrogen sebesar 0.7 ml/jam (beban 3000 psi).
• Pengujian Kebocoran DIN 3535: Kerapatan gas nitrogen mencapai tingkat kebocoran sangat kecil, yaitu 0.3 cc/menit (beban 4640 psi, tekanan 580 psig).
